راهنمای انتخاب بهترین پوشش سوله

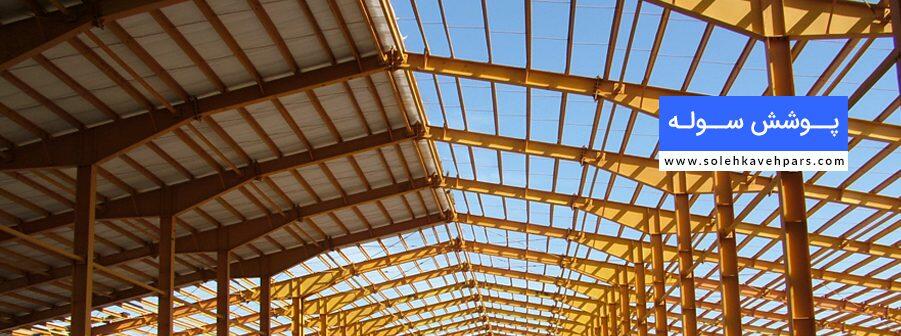

بهترین پوشش سوله

پوشش سوله به عنوان پوسته‌ی محافظ اسکلت فلزی از آن در برابر باد، برف، باران و رطوبت از سازه محافظت می‌کند و نقش مهمی در دوام سازه و کاهش اتلاف انرژی دارد. انتخاب پوشش سقف و دیوار به شرایط آب‌وهوایی، کاربری سوله و هزینه‌های جانبی بستگی دارد. اگر بدنبال سوله ارزان هستید، باید بین هزینه‌ی اولیه و دوام پوشش تعادل برقرار کنید. پوشش نامناسب بعد از مدتی با افت کارایی سازه و بالا رفتن هزینه‌های نگهداری با آسیب های جدی روبرو می شود.

در این راهنما ابتدا با پوشش دیوار و سقف سوله و تفاوت کارکرد آن‌ها آشنا می‌شوید. سپس بهترین پوشش سوله را بر اساس کاربری (صنعتی، انبار، سردخانه، مواد غذایی و نمایشگاهی)  بررسی می‌کنیم. در پایان هم اجزای پوشش را می‌شناسید، از ورق گالوانیزه و ساندویچ پنل تا عایق، پرلین، فلاشینگ و آبرو. چنانچه در مرحله‌ی سوله‌سازی هستید، این اطلاعات کمک می‌کند پوشش را همراه با طراحی سازه و با دید بازتری انتخاب کنید.

همه چیز درباره پوشش سوله

پوشش سوله چیست؟

بهترین پوشش سوله چیست؟

پوشش سوله همان پوسته محافظ به کار رفته بر روی اسکلت فلزی است که با استفاده از مصالح مهندسی شرایط حفاظت و کنترل شرایط محیطی و انتقال بارهای سطحی به سازه را فراهم می کند. پوشش سوله به نوعی یکی از اجزای سوله و شامل ورق های پوششی، عایق های حرارتی و رطوبتی، زیرسازی هایی که در کنار ایجاد لایه محافظتی در مقابل عوامل آسیب زای خارجی، نقش بهبود عملکرد و مصرف انرژی، استحکام و دوام اسکلت فلزی را برعهده دارد.

به طور کلی پوشش سوله به شکلی طراحی می شود که بارهای وارده از جمله بار باد، برف و وزن خود را به درستی و بدون ایجاد تغییر شکل به اعضای باربر منتقل کند. متریال استفاده شده در پوشش سوله براساس شرایط آب و هوایی، کاربری سوله و هزینه های جانبی تعیین می شود.

پوشش دیوار سوله

برای دیوار سوله از پوشش هایی با نقش حفاظتی و برای کنترل شرایط داخلی استفاده می شود. جنس متریال به کار رفته در پوشش دیوار سوله اغلب ورق فلزی یا پانل عایق دار است.

پوشش سقف سوله

پوشش سقف سوله

پوشش سقف سوله بعنوان دیگر بخش مهم سوله که وظیفه تحمل بارمحیط از جمله برف، باد و باران را بر عهده دارد. در این بخش از سوله نیز از متریال منماسب به عنوان پوشش استفاده می شود که نقش عایق را داشته و مانع اتلاف انرژی می شود. همچنین پوشش سقف سوله از نفوذ رطوبت به سازه پیشگیری کرده و از طریق موجب افزایش عمر مفید اسکلت فلزی می شود.

انواع پوشش براساس کاربری سوله

انتخاب پوشش سوله براساس کاربری آن و متناسب با نوع فعالیت انجام می شود، به دلیل تفاوت در میزان مقاومت، عایق‌بندی و دوام پوشش سوله در کاربری های مختلف. عدم توجه به این مهم در انتخاب پوشش سوله منجر به کاهش کارایی سازه و افزایش هزینه های جانبی نگهداری آن در گذر زمان می شود.

👈پوشش سوله صنعتی: پوشش مقاوم در برابر حرارت، ضد ضربه و متناسب با شرایط محیطی سخت

👈پوشش سوله انبار: پوشش کاملا اقتصادی با عایق‌بندی مناسب

👈پوشش سردخانه: برای سوله سردخانه از پوشش عایق حرارتی قوی به منظور حفظ دمای داخلی استفاده می‌شود.

👈پوشش سوله مواد غذایی: پوشش کاملا با دوام در برابر انواع آلودگی‌ها و قابل شستشو

👈پوشش سوله نمایشگاهی: عایق‌بندی حداقلی با توجه به زیبایی ظاهری آن

👈پوشش سوله مناسب مناطق سردسیر و برفی: استفاده از پوشش با عایق قوی برای جلوگیری از اتلاف انرژی

اجزای پوشش سوله

اجزای پوشش سوله

پوشش سوله از چند بخش اصلی تشکیل می‌شود:

⬅️ورق‌های پوششی: شامل ورق گالوانیزه و ساندویچ پنل که لایه‌ی بیرونی سوله را می‌سازند.

⬅️عایق حرارتی و رطوبتی: برای جلوگیری از اتلاف انرژی و نفوذ رطوبت به داخل سوله.

⬅️پرلین: به‌عنوان زیرسازی فلزی، ورق‌ها و پانل‌ها روی آن نصب و محکم می‌شوند.

⬅️فلاشینگ: قطعات خم‌کاری‌شده‌ای که برای پوشاندن لبه‌ها، گوشه‌ها و محل اتصال بخش‌های مختلف به کار می‌روند.

⬅️آبرو (ناودان): برای هدایت آب باران و جلوگیری از نفوذ آن به سازه.

⬅️اتصالات و پیچ‌ها: برای نصب و تثبیت اجزا و آب‌بندی محل‌های اتصال.

نکات مهم در نصب پوشش سوله

نکات مهم در نصب پوشش سوله

در زمان اجرای پوشش سوله؛ نیاز به دقت بالا برای انتخاب متریال، رعایت اصول فنی در نصب و توجه به شرایط محیطی محل نصب سوله هست. عدم دقت و کمترین خطایی در زمان نصب پوشش سوله موجب کاسته شدن از عمر مفید سوله شده و رطوبت به سازه نفوذ می کند. در نتیجه با رعایت چند نکته اجرایی و رعایت استانداردهای مهم می توانید کیفیت و دوام اسکلت فلزی را تضمین کنید. از مهم ترین نکات در نصب پوشش سوله می توان به موارد زیر اشاره کرد:

✔️محاسبات و تحلیل دقیق بارهای وارده بر سازه (بار مرده، زنده، بار برف یا باران)

✔️انتخاب مصالح و متریال با کیفیت با توجه به کاربری سوله

✔️انتخاب پوشش مناسب با توجه به شرایط آب و هوایی و اقلیم منطقه از جمله باران، باد یا برف

✔️اجرا و پیاده سازی دقیق زیرسازی و تراز کردن پرلین ها برای توزیع یکنواخت بار

✔️استفاده از عایق بندی مناسب برای صرفه جویی در مصرف انرژی و کاهش هدر رفت آن

✔️آب بندی اصولی محل اتصالات در جهت ممانعت از نشتی و پیشگیری از ایجاد پل حرارتی در محل اتصالات

✔️طراحی استاندارد شیب سقف سوله و به کار گیری فلاشینگ و آبرو برای جلوگیری از تجمع آب

✔️رعایت استاندارد نصب در جهت پیشگیری از نفوذ گرد و غبار

✔️کنترل کیفیت در زمان اجرا و نصب پوشش سوله

✔️بکارگیری نیروهای فنی متخصص برای اجرای نصب پوشش سوله

✔️محاسبه دقیق ضخامت و نوع ورق به کاررفته با توجه به میزان بارگذاری و دهانه سوله

✔️مد نظر قرار دادن نحوه نگهداری، تعویض و حتی تعمیر اجزای پوشش سوله

نرم افزارهای طراحی پوشش سوله

برای طراحی پوشش سوله نیاز به تحلیل دقیق رفتار سازه تحت بارهای و بررسی کارایی اجزای پوشش سوله در شرایط واقعی هست. برای رسیدن به این سطح از دقت نیروهای متخصص و مهندسین از نرم افزارهای تخصصی برای مدل سازی، تحلیل و طراحی سریع و دقیق استفاده می کنند. مهم ترین نرم افزارهای طراحی سوله که برای پوشش سوله نیز کاربرد دارند عبارتند از:

نرم افزار طراحی پوشش سوله sap2000

نرم افزار sap2000 از جمله کاربردی ترین ابزارهای تحلیل سازه های فلزی با امکان تحلیل استاتیکی و دینامیکی است که می توانید بارهای اثرگذار بر پوسس سوله نظیر باد، برف و زلزله را بررسی کند.

نرم افزار طراحی پوشش سوله ETABS

نرم افزار ETABS از ابزارهای تحلیل سازه ساختمانی است که به مهندسان برای آنالیز رفتار سازه و میزان اثرگذاری بار بر سایر اجزاء کاربرد دارد.

نرم افزار طراحی پوشش سوله SAFE

نرم افزار SAFE نیز برای طراحی و تحلیل فونداسیون به کار می رود، البته برای بررسی تاثیر بارهای منتقل شده از پوشش سوله به فونداسیون نیز کاربرد دارد. نرم افزار safe زیرساخت سازه را در جهت انتقال صحیح نیروها بهینه سازی می کند.

نرم افزار طراحی پوشش سوله Tekla Structures

نرم افزار Tekla Structures دیگر ابزارهای برای مدل سازی سه بعدی سازه های فلزی با امکان تهیه نقشه های اجرایی دقیق، مشاهده جزئیات اتصالات و برقراری تعادل بین اجزای پوشش سوله و اسکلت فلزی است که نقش مهمی بهبود دقت پروژه های اجرایی دارد.

بارگذاری در پوشش سوله

از مهم ترین فاکتورهای اجرای پوشش سوله؛ بارگذاری است که ارتباط مستقیمی با استفاده از نوع متریال، ضخامت پوشش و نحوه اجرای پوشش سوله دارد. در تحلیل بارگذاری انواع بارهای وارده از جمله بار مرده (شامل وزن پوشش و اجزاء) ؛ بار زنده(بارهای موقت) و بار برف و باد را شامل می شود. همه این انواع بارهای وارده مستقیما بر سقف و دیوارهای سوله وارد می شوند و باید قبل از نصب پوشش سوله در نظر گرفته شوند. در نتیجه محاسبه دقیق بارگذاری در پوشش سوله به منظور پیشگیری از تغییر شکل، آسیب یا خرابی احتمالی پوشش سوله الزامی است.

هزینه اجرای پوشش سوله

هزینه اجرای پوشش سوله

هزینه پوشش سوله یکی از فاکتورهای موثر بر قیمت ساخت سوله است و برای برآورد آن لازم است که هزینه های مربوط به خرید متریال مورد استفاده و دیگر هزینه های جانبی بطور جامع بررسی شوند.

  • هزینه متریال(ورق و عایق، ساندویچ پنل): قیمت ورق گالوانیزه برای پوشش سقف سوله مستقیما از قیمت لحظه ای آهن تاثیر می گیرد. در کنار ورق، قیمت پشم شیشه، توری و فویل نیز در نظر گرفته می شود. قیمت ساندویچ پنل هم دیگر هزینه جانبی برای عایق بندی پوشش سوله است که می توان کاملا اقتصادی اجرا کرد.
  • هزینه اجرای پوشش سوله: قیمت نصب پوشش سوله با توجه به نوع پوشش (پشم شیشه، توری و …) متفاوت است و براساس متر مربع محاسبه می شود.

جمع بندی

پوشش سوله شامل ورق‌های پوششی، عایق حرارتی و رطوبتی، پرلین، فلاشینگ، آبرو و اتصالات می‌شود. وظیفه پوشش سوله حفاظت از سازه در برابر باد، برف و باران، کنترل شرایط داخلی و انتقال درست بارها است. انتخاب پوشش باید با کاربری سوله (صنعتی، انبار، سردخانه، مواد غذایی یا نمایشگاهی) و اقلیم منطقه هماهنگی داشته باشد تا کارایی سازه بهبود یافته و هزینه‌های نگهداری آن نیز کاهش یابد. در مرحله اجرای نصب پوشش سوله نیز دقت بالا به اندازه انتخاب متریال مهم است. اینکه پرلین ها تراز باشند، محل اتصالات اصولی آب بندی شود، شیب سقف سوله کاملا استاندارد طراحی شود. بارگذاری پوشش سوله نیز حتما پیش از اجرای پوشش سوله تحلیل و بررسی شود. با استفاده از محاسبه آنلاین وزن سوله و پیش بینی انواع بارهای وارده به سوله می توان ضخامت، نوع ورق و متریال مورد استفاده برای پوشش سوله را تعیین کرد.

قیمت پوشش سوله نیز با قیمت لحظه ای ورق، ساندویچ پنل و … براساس مترمربع محاسبه می شود. اما برای برآورد دقیق می توانید قبل از شروع پروژه اقدام به استعلام قیمت سوله کنید. اگر این مراحل را به یک مجموعه‌ی متخصص در سوله ‌سازی بسپارید، سازه‌ای خواهید داشت که هم اقتصادی است و هم سال‌ها دوام می‌آورد.

سوالات متداول

مقاومت، عایق‌بندی و دوام مورد نیاز با توجه به نوع کاربری متفاوت است. بطور مثال سوله صنعتی پوشش مقاوم در برابر حرارت و ضربه می‌خواهد، سوله انباری پوشش اقتصادی با عایق مناسب، و سوله سردخانه عایق حرارتی قوی.

پوششی که در برابر انواع آلودگی‌ها کاملاً بادوام و قابل شستشو باشد.

پوشش با عایق قوی، تا از اتلاف انرژی جلوگیری شود. در محاسبات هم باید بار برف در نظر گرفته شود.

فلاشینگ قطعات خم‌کاری‌شده‌ای هستند که لبه‌ها، گوشه‌ها و محل اتصال بخش‌های مختلف پوشش را می‌پوشانند. همراه با آبرو، از تجمع آب و نفوذ آن به سازه جلوگیری می‌کنند.

پرلین زیرسازی فلزی است که ورق‌ها و پانل‌ها روی آن نصب و محکم می‌شوند. تراز کردن دقیق پرلین‌ها باعث توزیع یکنواخت بار می‌شود.

بار مرده (وزن پوشش و اجزا)، بار زنده (بارهای موقت)، بار برف و بار باد.

بر اساس میزان بارگذاری و دهانه‌ی سوله.

SAP2000 برای تحلیل استاتیکی و دینامیکی بارهای باد، برف و زلزله. ETABS برای تحلیل رفتار سازه. SAFE برای طراحی فونداسیون و بررسی اثر بارهای منتقل‌شده از پوشش. Tekla Structures برای مدل‌سازی سه‌بعدی و تهیه‌ی نقشه‌های اجرایی.
