گل میخ چیست و چه کاربردی دارد؟

گل میخ چیست ؟

گل میخ قطعه کوچکی است که به عنوان رابط بین فولاد و بتن وظیفه اتصال عرشه، انتقال نیرو و مهار تنش ها را برعهده دارد؛ از این جهت با نام برش گیر هم از آن یاد می شود. گل میخ به انگلیسی Stud نام دارد و به عنوان واسط بین ورق گالوانیزه و بتن؛ مستقیما روی بال تیر جوش داده می شود تا کاملا یکپارچه و متصل به اجزای سقف باشد. گل میخ به شکل استوانه ای تولید می شود و انتهای این قطعه فلزی در مقایسه با بدنه آن پهن تر طراحی می شود.

کار گل میخ چیست؟

در سال‌های اخیر از عرشه فولادی برای ساخت سقف سازه ها استفاده می‌شود. سقف عرشه فولادی با ورق‌های گالوانیزه ساخته می‌شود که بدلیل برجستگی‌های زیادی که بر روی این ورق‌ها وجود دارد این ورق‌های فولادی سنگین هستند و باید به گونه ای محکم متصل شوند که در کنار بتن به خوبی نگهداری شود. بنابراین از گل میخ برای اتصال آن استفاده می‌شود. در واقع میله فلزی با اتصال محکم به بدنه ورق فولادی جوش داده می‌شود و از آن نگهداری می کند. به همین دلیل هم همیشه از آن به عنوان گل میخ سقف عرشه فولادی یاد می‌شود. از مهم ترین کاربردهای گل میخ می‌توان به موارد زیر اشاره کرد:

👈ایجاد اتصال بین بتن و تیرهای فولادی در سقف کامپوزیت

👈کاهش لغزش احتمالی بین بتن و ورق های فولادی کامپوزیت

👈استفاده در سقف عرشه فولادی برای استحکام بیشتر سازه

👈انتقال نیروی برشی بین بتن و سازه فولادی

👈بهبود مقاومت سازه و یکپارچگی بیشتر سازه در مقابل نیروهای وارده

👈بهبود عملکرد سازه فولادی با استفاده از گل میخ برشی

چنانچه در حال برنامه‌ریزی برای ساخت سوله جدید هستید، شناخت اجزائی از جمله گل میخ در کنار انتخاب صحیح اسکلت فلزی از همان ابتدای پروژه، سرمایه شما را در بلندمدت حفظ می‌کند. برای درک بهتر این موضه پیشنهاد می کنیم مقاله «اسکلت فلزی یا بتنی؟ راهنمای انتخاب بهترین سازه» را مطالعه کنید؛ همچنین اگر سازه فعلی شما نیاز به مقاوم سازی دارد، در مقاله «۱۲ روش مقاوم‌سازی اسکلت فلزی + مزایا و نکات اجرایی» راهکارهای کاربردی را بررسی کرده‌ایم.

انواع گل میخ

انواع گل میخ براساس نیاز مشتریان در مدل‌های مختلفی تولید می‌شود تا نیاز همه افراد را پاسخ دهد. در ادامه برخی از این انواع را بررسی کرده‌ایم:

✔️گل میخ طرح دار: این نوع گل میخ در شکل‌های ظاهری مختلف نظیر مربع، دایره و شکل‌های هندسی دیگر ساخته می‌شود. شکل‌ها و طرح‌های دیگر از جمله گل و ستاره نیز بر روی گل میخ استفاده می‌شود. این نوع گل میخ برای نقاطی که در دید افراد قرار دارد و زیبایی آن اهمیت بیشتری پیدا می‌کند استفاده می‌شود. همچنین ایمنی در کنار زیبایی الزام استفاده از گل میخ طرح‌دار است.

✔️گل میخ ساده: گل میخ ساده همانطور که از اسم آن پیداست، بدون طرح وشکل خاص و فقط برای استفاده صنعتی تولید می شود. زیبایی گل میخ در این مدل مطرح نیست و بیشتر بر روی ایمنی بالای آن تمرکز می‌شود.

✔️گل میخ آنتیک: مدل آنتیک گل میخ با طرح پتینه تولید می‌شود و از آن برای ساخت جعبه و صندوقچه‌های تزئینی یا دکور سازه ای با طرح قدیمی و سنتی استفاده می‌شود.

✔️گل میخ سر قارچی: این نوع گل میخ بدلیل قارچی شکل بودن قسمت بالای آن به این اسم شناخته می‌شود. گل میخ سر قارچی از مدل‌های پرکاربردی است که اتصال و ایمنی قوی را در سقف‌های عرشه فولادی ایجاد می‌کند و موجب اتصال خوب بتن به سازه فولادی می شود.

✔️گل میخ رزوه‌دار: این گل میخ با شیار و رزوه هایی روی بدنه آن ساخته می‌شود. رزوه ها برای افزایش درگیری بین بتن و گل میخ کاربرد دارد و در سازه هایی که نیاز به اتصال قوی و مقاومت بالاتری دارند استفاده می‌شود.

مشخصات فنی گل میخ

مهم‌ترین ویژگی‌ها و شاخصه‌های فنی گل میخ می‌توان به موارد زیر اشاره کرد:

⬅️حداکثر 20 میلی متر قطر گل میخ

⬅️حداقل 4 سانتی متر ارتفاع گل میخ

⬅️ساخت و تولید از جنس فولاد با درصد کربن پایین

⬅️اتصال به جوش قوس الکتریکی یا روی ورق گالوانیزه

⬅️استفاده برای اتصال بتن به عرشه فولادی به منظور ایجاد مقاومت و انتقال نیرو

⬅️تولید مطابق استاندارد ATSMA108 و BS5400، A.W.S- D1.۱ و DIN EN ISO ۱۳۹۱۸

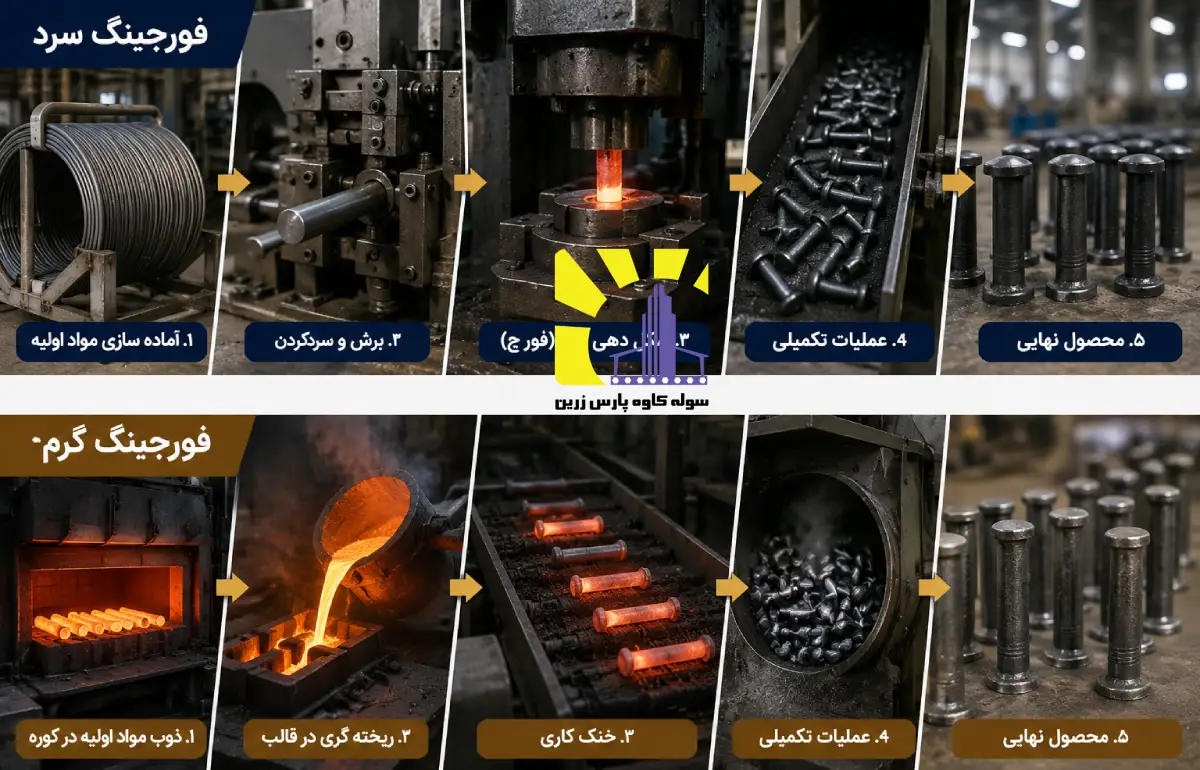

روش‌های تولید گل میخ

پس از شناخت گل میخ و کاربردهای آن؛ به نحوه تولید آن می‌پردازیم تا به این سوال پاسخ داده شود که تولید گل میخ به چه روش‌هایی صورت می‌گیرد؟

👈فورجینگ سرد: بهترین و اصلی روش برای تولید گل میخ، فورجینگ سرد است و در این روش گل میخ‌ها استحکام بیشتری دارند. به این دلیل که برای تولیدگل میخ با این روش از دستگاه‌های با کیفیت استفاده می‌شود و به دلیل یکنواختی بالایی آنها از استحکام بیشتری نیز برخوردارند. برای تولید گل میخ به روش فورج سرد از فولاد با درصد کربن پایین استفاده می‌شود.

👈فورجینگ گرم: دیگر روش تولید گل میخ فورج سرد است که در آن از مواد اولیه بی‌کیفیت‌تری استفاده می‌شود و گل میخ‌های ساخته شده با این روش استاندارد مکانیکی بالایی ندارند. برای تولید گل میخ با فورج سرد ابتدا مواد اولیه در کوره ذوب می‌شود و سپس با قالب‌های ریخته‌گری گل میخ تولید می‌شود. تولید گل میخ با فرایند ریخته‌گری موجب جوش‌پذیری نامناسب آن شده و استاندارد لازم برای استفاده در سازه‌های فلزی را ندارد. برای آشنایی با فرآیند اتصال‌دهی گل میخ به تیرهای فولادی نیز می‌توانید دیگر مطلب سایت تحت عنوان «جوشکاری اسکلت فلزی؛ راهنمای کامل مراحل اجرا و انواع جوش» را مطالعه کنید.

جمع بندی

همان‌طور که مشاهده کردید، گل میخ یکی از ارکان اصلی در ایجاد اتصال محکم و پایدار بین بتن و ورق‌های فولادی در سقف‌های کامپوزیت است. انتخاب نوع مناسب گل میخ باید متناسب با کاربری سازه و استانداردهای اجرایی صورت گیرد تا نیروهای برشی به شکل صحیح انتقال داده شده و عمر مفید اسکلت فلزی نیز تضمین شود.

در نهایت، اگر به دنبال گزینه‌ای اقتصادی و در عین حال باکیفیت برای پروژه سوله سازی خود هستید، تیم سوله کاوه پارس زرین آماده است تا با ارائه مشاوره تخصصی، شما را در مسیر رسیدن به یک سوله ارزان اما استاندارد و مقاوم همراهی کند. کافی است از طریق صفحه محاسبه وزن سوله برآورد اولیه بگیرید و سپس برای استعلام قیمت سوله با کارشناسان ما در ارتباط باشید.
